Eska Valve Ürünlerimiz

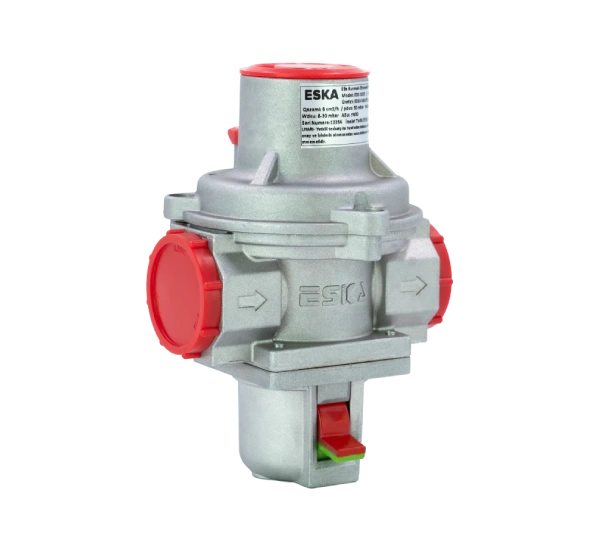

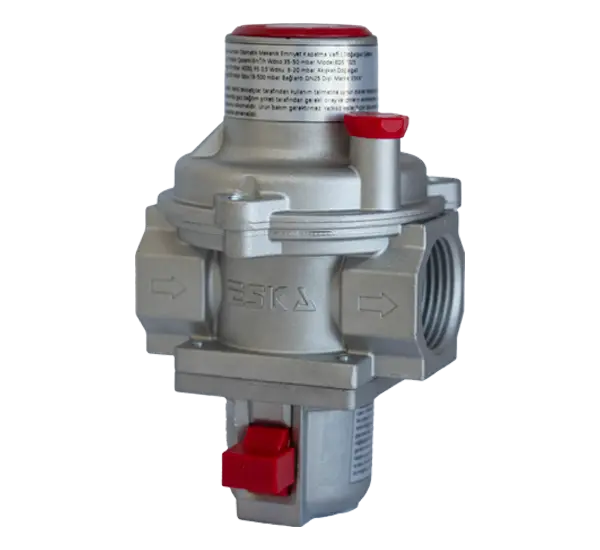

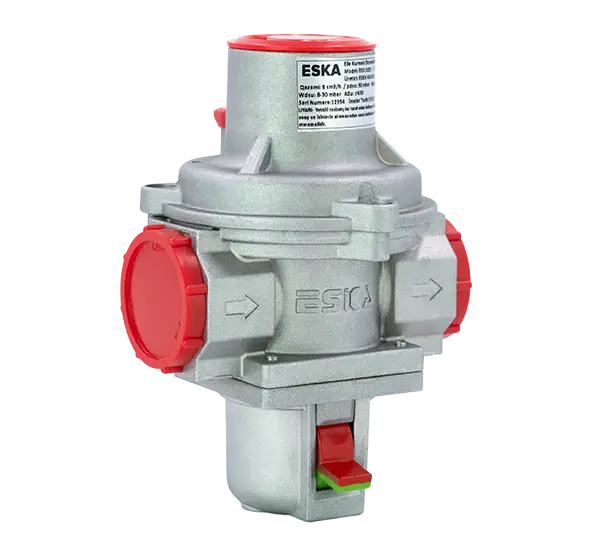

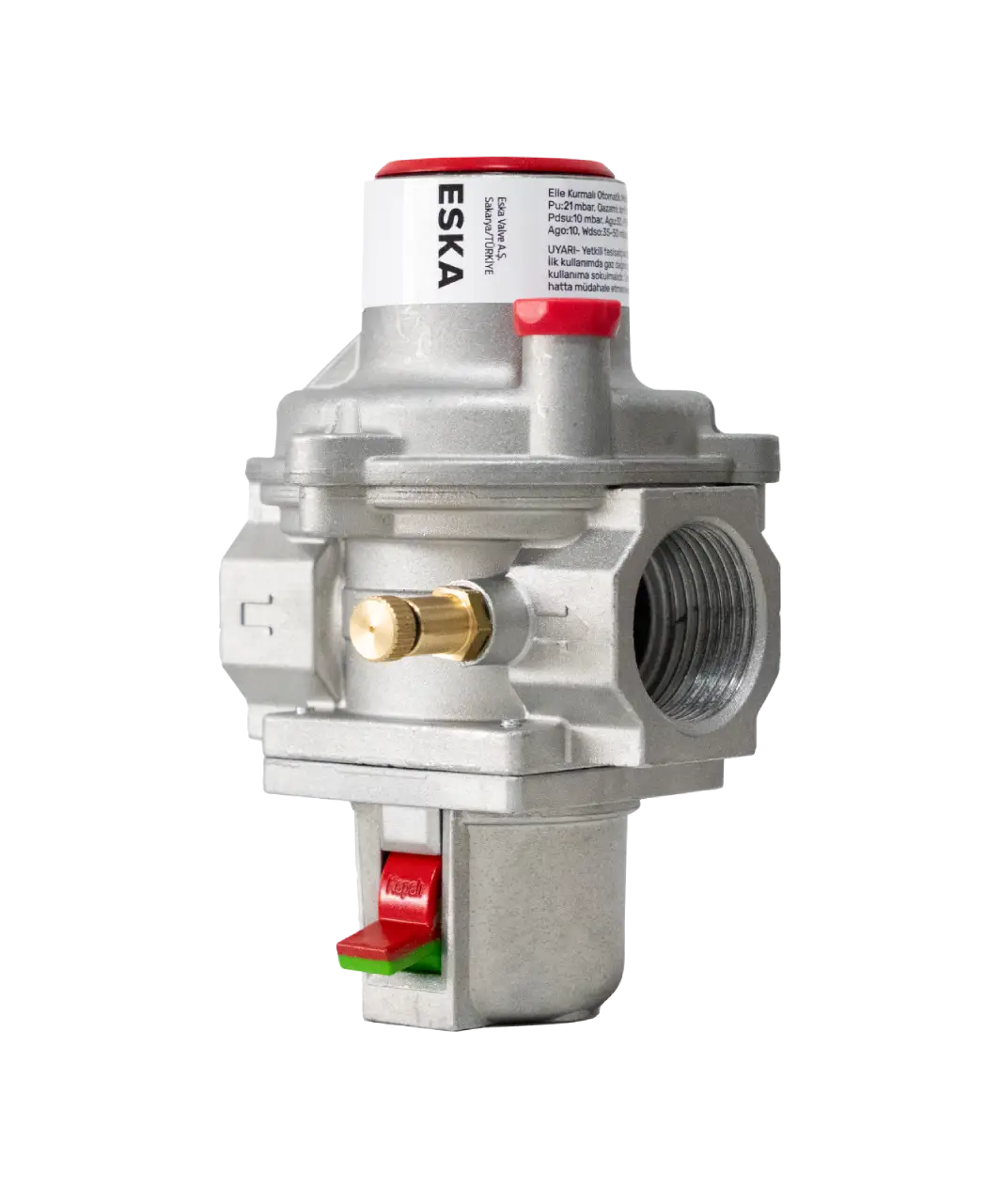

Doğalgaz sistemlerinde güvenliği sağlamak için tasarlanan doğalgaz güvenlik şalterleri, sistemdeki gaz basıncının belirli sınırların dışına çıkması durumunda devreye girerek gaz akışını kesen kritik bir güvenlik cihazıdır. Basınç seviyesinin üst veya alt limitlerin dışına çıkması halinde, bu şalter doğalgaz akışını anında durdurur ve tehlikeli durumların önüne geçer. Elektrik sigortalarına benzer şekilde çalışan bu sistem, gaz sızıntılarını, ekipman hasarlarını ve diğer riskleri engellemek için tasarlanmıştır.

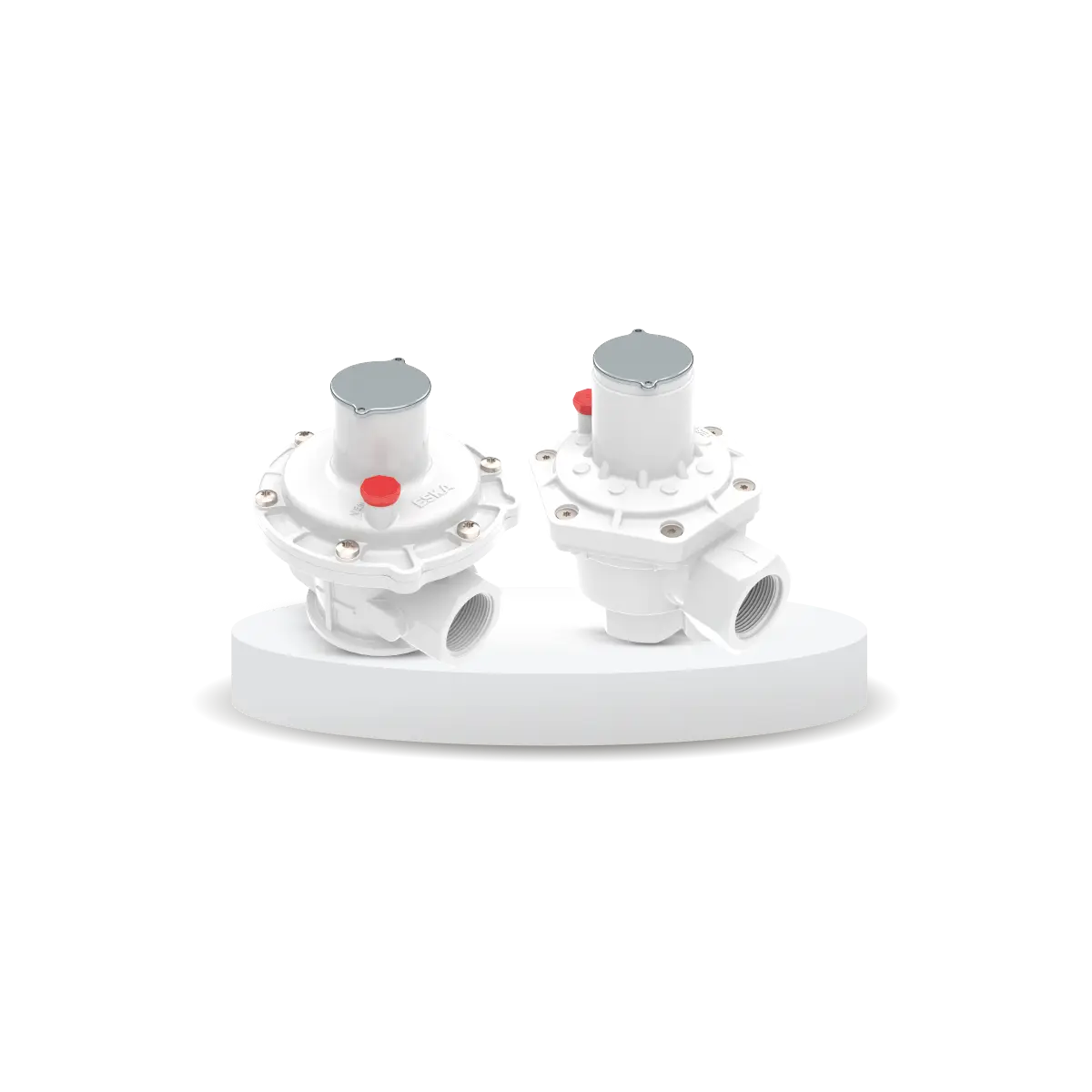

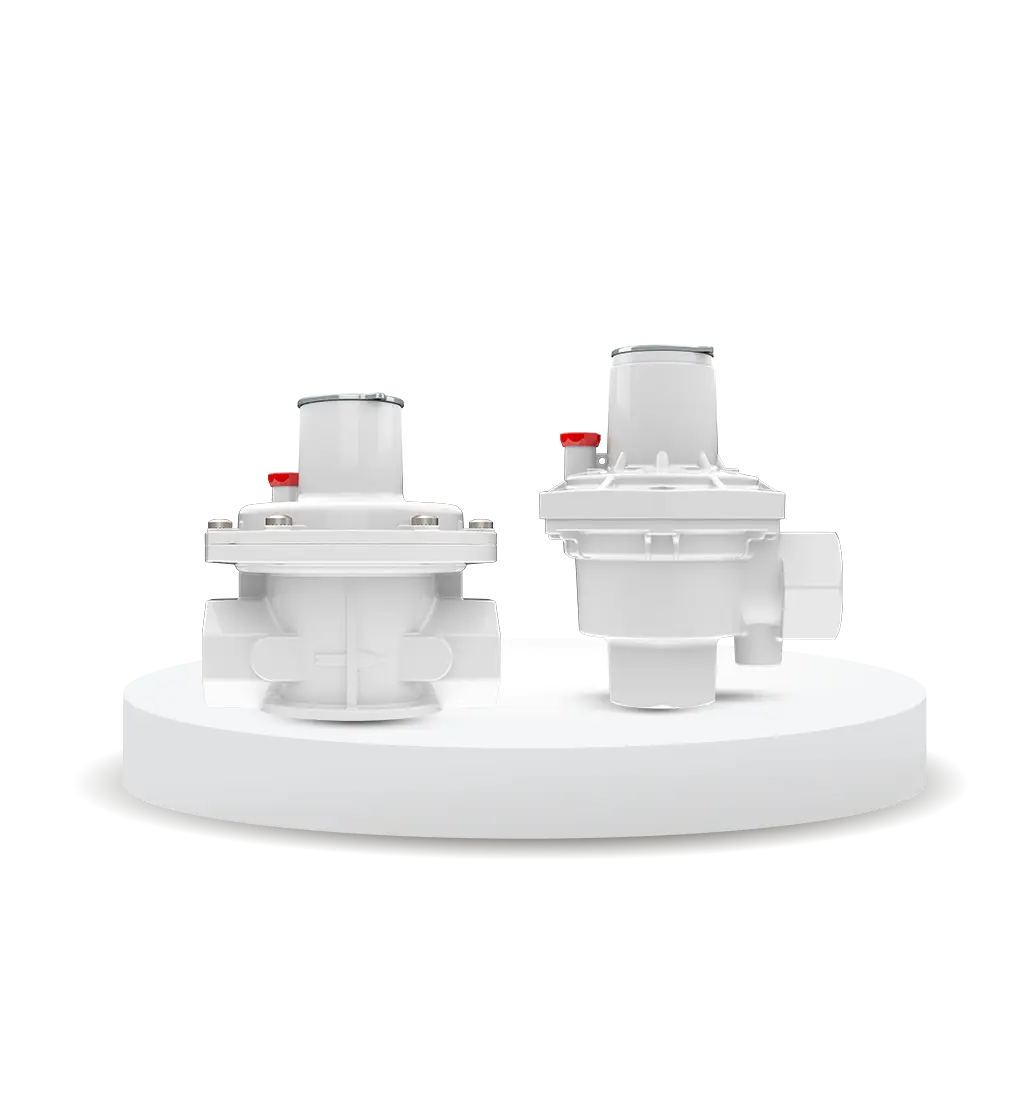

Tahliye valfi, gaz sistemlerinde önemli bir güvenlik bileşeni olarak işlev görür. Bu valf, gazın sistemde tehlikeli bir şekilde birikerek hattın aşırı basınca maruz kalmasını engellemek amacıyla tasarlanmıştır ve gerektiğinde gazın güvenli bir şekilde tahliye edilmesini sağlar, tahliye işlemi sonrası hat güvenli basınca geldikten sonra kapanır.

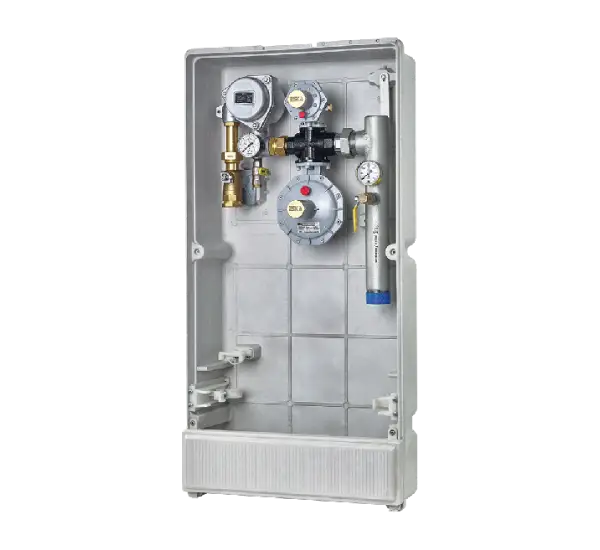

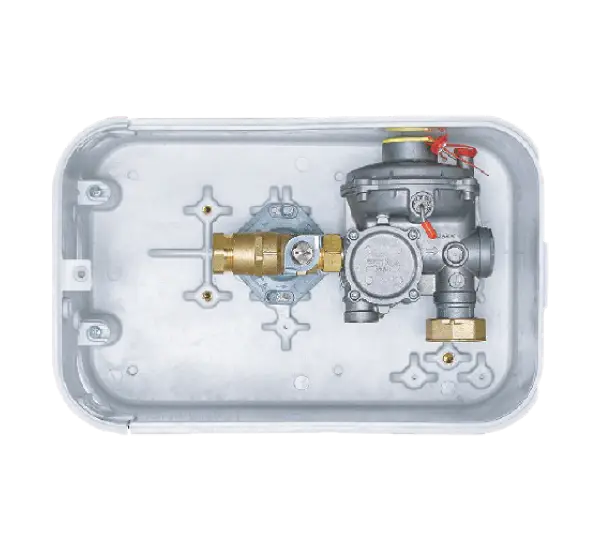

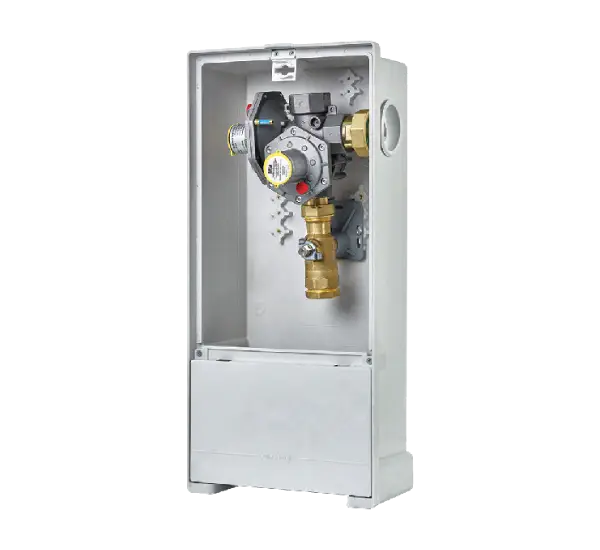

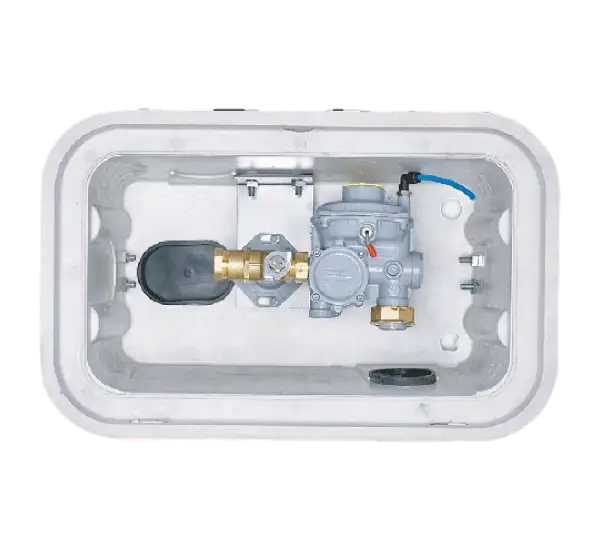

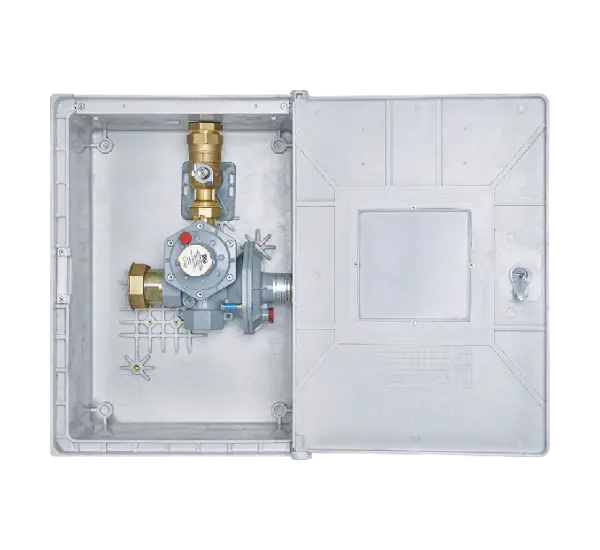

Şehir içi gaz dağıtım şebekesinde, yüksek çekiş kapasiteli bina önleri, küçük ve orta ölçekli ticari ve sanayi kuruluşları.

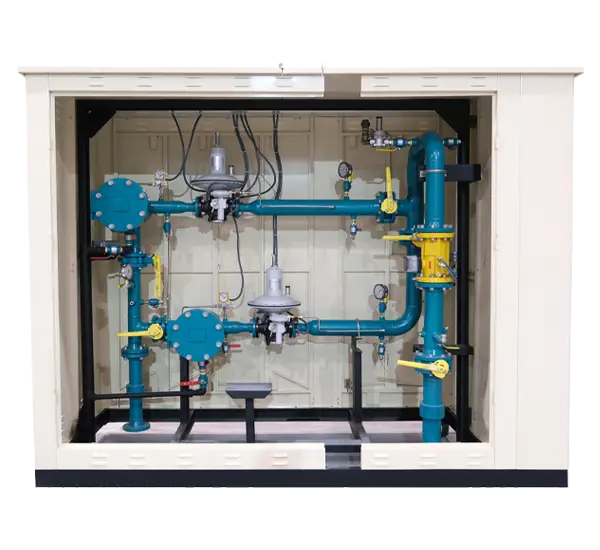

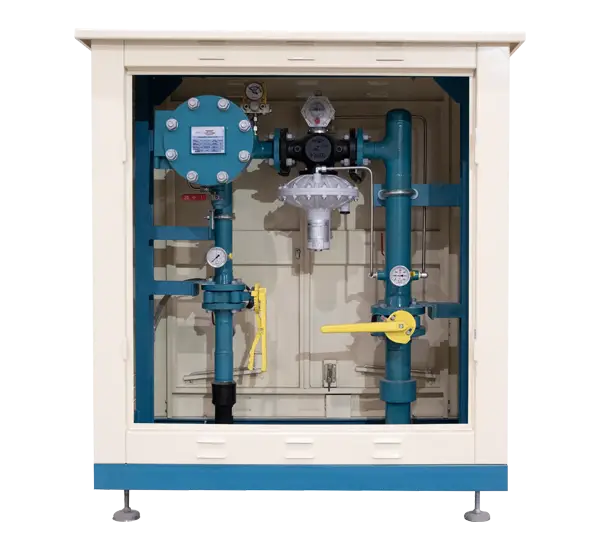

RMS istasyonlar "Regulating and Metering Station" kelimelerinin kısaltılmış halidir. Türkçeye "Gaz Basıncı Düzenleme ve Ölçüm istasyonu" olarak çevrilir. Üretim gamımızdaki istasyonlar genel olarak RMS-A(Kompakt, Konteyner, Binali), RMS-B, RMS-C ve skid olarak gruplandırırlar. Basınç Düşürme ve ölçüm istasyonları ( RMS ) gaz hattından gelen orta-yüksek basınçlı doğalgazın basıncını istenilen seviyeye düşürüp kullanılan gazin tüketimini ölçüm için kullanılırlar. Doğalgaz, RMS istasyonuna gaz giriş vanası sayesinde girer ve içerisindeki partiküllerin temizlenmesi için filtrelerden geçirilir, ardından regülatör vasıtası ile basınç düşürme işlemlerine tabii tutulur. Bu işlemler neticesinde doğalgaz istenen sabit çıkış basıncına ayarlanır. Basınç düşürüldükten sonra doğalgaz, ölçüm ünitesine girer. Ölçüm ünitesi tek bir hattan oluşabildiği gibi birden fazla ölçüm hattını da içerebilir. Gaz basıncı düşürme ve ölçüm istasyonları tek veya gift hatlı ( bakim yada ariza esnasında gaz akışının kesintiye uğramaması için ) olabilir.

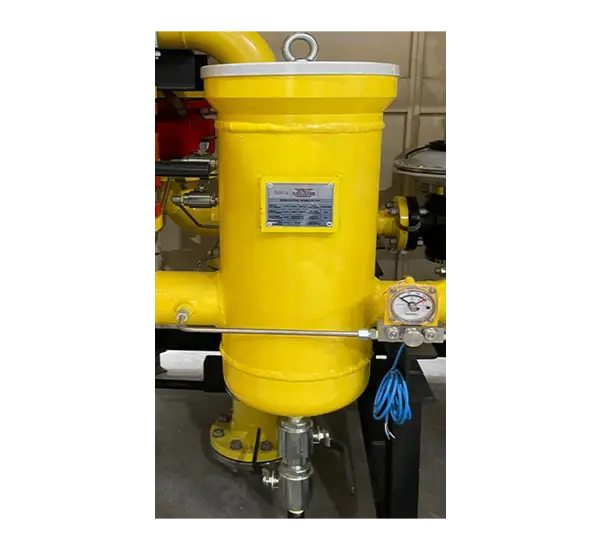

Kartuşlu çelik filtreler gaz içerisindeki kir ve istenmeyen partiküllerin süzülmesini sağlayarak kendinden sonra kullanılan regülatör, valf, sayaç vb. ekipmanların olası hasar ile aşınmalardan korunmasına ve doğru çalışmasına yardımcı olurlar. Standart filtrelerde 5 mikron veya daha büyük tozlar tutulabilir. Doğalgaz sektöründe istenilen filtre kartuşu kaybı genellikle 100 mbar dir. Bu değer kullanım yerine göre değişmekte olup, siparişte belirtilmek üzere, 50 - 500 mbar arasında seçilebilmektedir. Kartuşlu filtreler, giriş kolundan aldıkları gazi filtrenin yan duvarlarına iletirler, gaz filtrenin katmanlarından geçerken mikron düzeyindeki katı partikülleri dış yüzeyde bırakır, bu sırada aynı zamanda gaz ile gelmiş olan sıvı zerreciklerde dış duvarlarda birikir. Filtre edilmiş temiz gaz kartuş içerisinden yönlendirilerek çıkış kolundan filtreyi terk eder. Aksi belirtilmedikçe her filtre üzerine SCADA uygulamalarında da kullanılmak üzere filtrenin içindeki tıkanma durumunu gösteren fark basınç manometresi takılır. Sensör ölçüm sinyal aralığı 0-1000 mbar arasında ayarlanabilir tipte; kuru kontak çıkışlı olup aksi belirtilmedikçe 250 mbar seviyesinde alarm verecek şekilde ayarlanır. Belirli periyotlarla biriken partiküller ve sıvılar filtrenin alt kısmında bulunan boşaltma çıkısından manuel olarak dışarıya atılmalı ve aynı zamanda kartuşa temizlik-değişim işlemleri yapılmalıdır. Kartuşlar hızlı ve kolay değiştirilebilir. Filtre kaynaklar API 1104'e uygun yapılır. Filtre verimi, kartuş filtrenin yapısal özelliklerine, bakım sıklığına, gazın kirlilik düzeyine, gaz basınç ve gaz hızına bağlı olarak değişebilmektedir. İstenmesi halinde filtrelerimiz hızlı açılır kapaklı (Quick Opening Closure) olarak da üretilebilmektedir. İstenmesi halinde filtrelerin iç-dış yüzeyinde ve alt-üst bölümlerinde galvanize metal ya da paslanmaz materyallerden destek plakaları bulunur. Gerekmesi halinde radyografik muayene yapılamayan kaynak noktaları için diğer tahribatsız muayene yöntemleri uygulanır.

• Kullanım Alanları: Gaz iletim ve dağıtım hatları, basınç düşürme ve ölçüm istasyonlar, ticari ve endüstriyel gaz hatları vb.

• Uygun Oldugu Akiskanlar : Dogalgaz, Hava, LPG, Propan ve korozif olmayan gazlar

• Kapasite Aralığı: Projeye özel

• Anma Çapları: DN25-DN300

• Basınç Sınıfları : Class 150, Class 300, Class 600, PN6, PN16, PN25, PN40

• Kartuş Tipleri: G0,5 - G3

• Bağlantı Tipi : Düz veya Köse Tip

• Verimlilik : %98 ve üzeri

• Boşaltma Çıkısı: DN15-DN25

• Bağlantı Flanslari : Conta kanallı (raised face) veya kaynak boyunlu (welding neck)

• Çalışma Sıcaklık Aralığı: -20 / +60 °C

• Boyutlar : Projeye özel

• Sertifikasyon ve Uygunluklar : ASME SEC. VIII Division-1

• Testler : Hidrostatik test PSX1,5, Pnömatik test PSX1,1

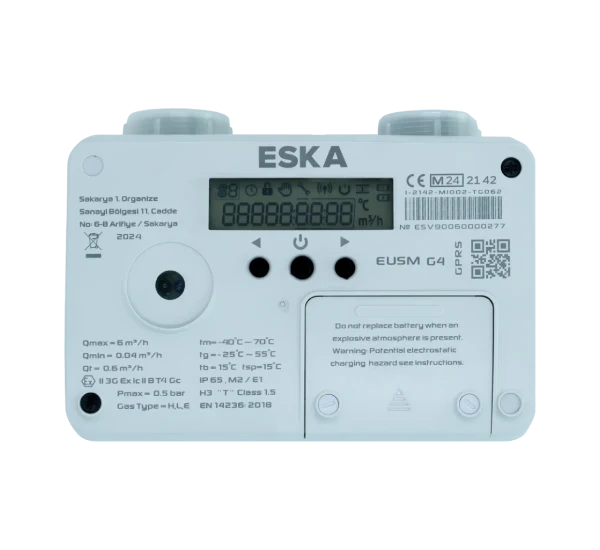

Akıllı ultrasonik doğalgaz sayaçları, doğal gaz tüketimini hassas ve güvenilir bir şekilde ölçen, gelişmiş dijital ölçüm cihazlarıdır. Geleneksel mekanik sayaçlardan farklı olarak, gaz akışını ölçmek için ultrasonik dalgalar kullanır. Bu sayede ölçüm doğruluğu artarken, sayaç okuma hatalarının önüne geçilir. Bu sayaçlar, tüketim verilerini gerçek zamanlı olarak toplar, analiz eder ve merkezi sistemlere dijital olarak iletir. Akıllı özellikleri sayesinde uzaktan izleme ve yönetim imkanı sunar, böylece hem kullanıcılar hem de enerji yönetim sistemleri doğal gaz tüketimini kolaylıkla takip edebilir. Dijital ve kablosuz iletişim teknolojilerini kullanan akıllı ultrasonik sayaçlar, faturalandırma süreçlerinde şeffaflık sağlar ve enerji verimliliğini artırır. Aynı zamanda, gaz tüketim alışkanlıklarını analiz ederek tasarruf yapmaya yardımcı olur ve kullanıcı deneyimini önemli ölçüde iyileştirir.

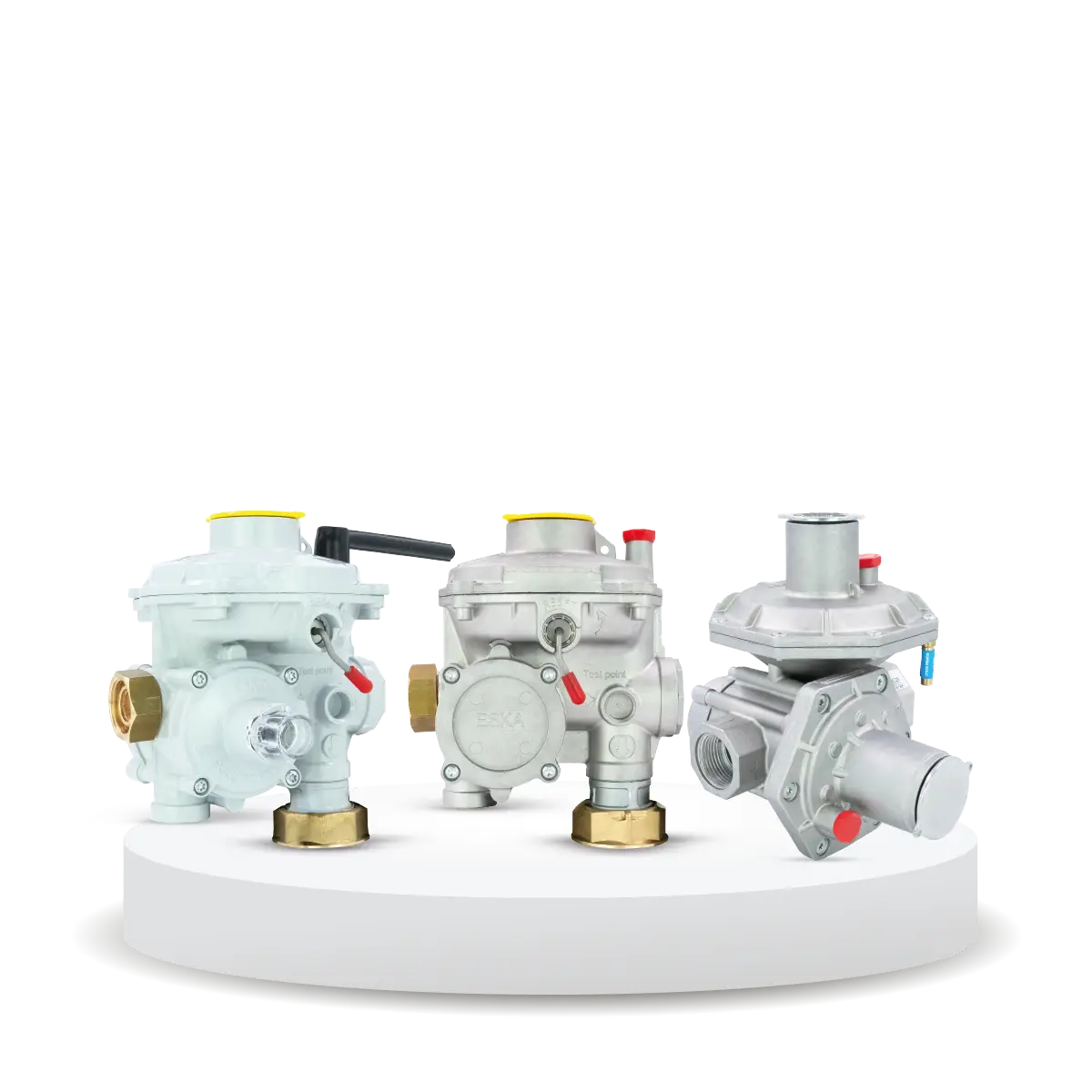

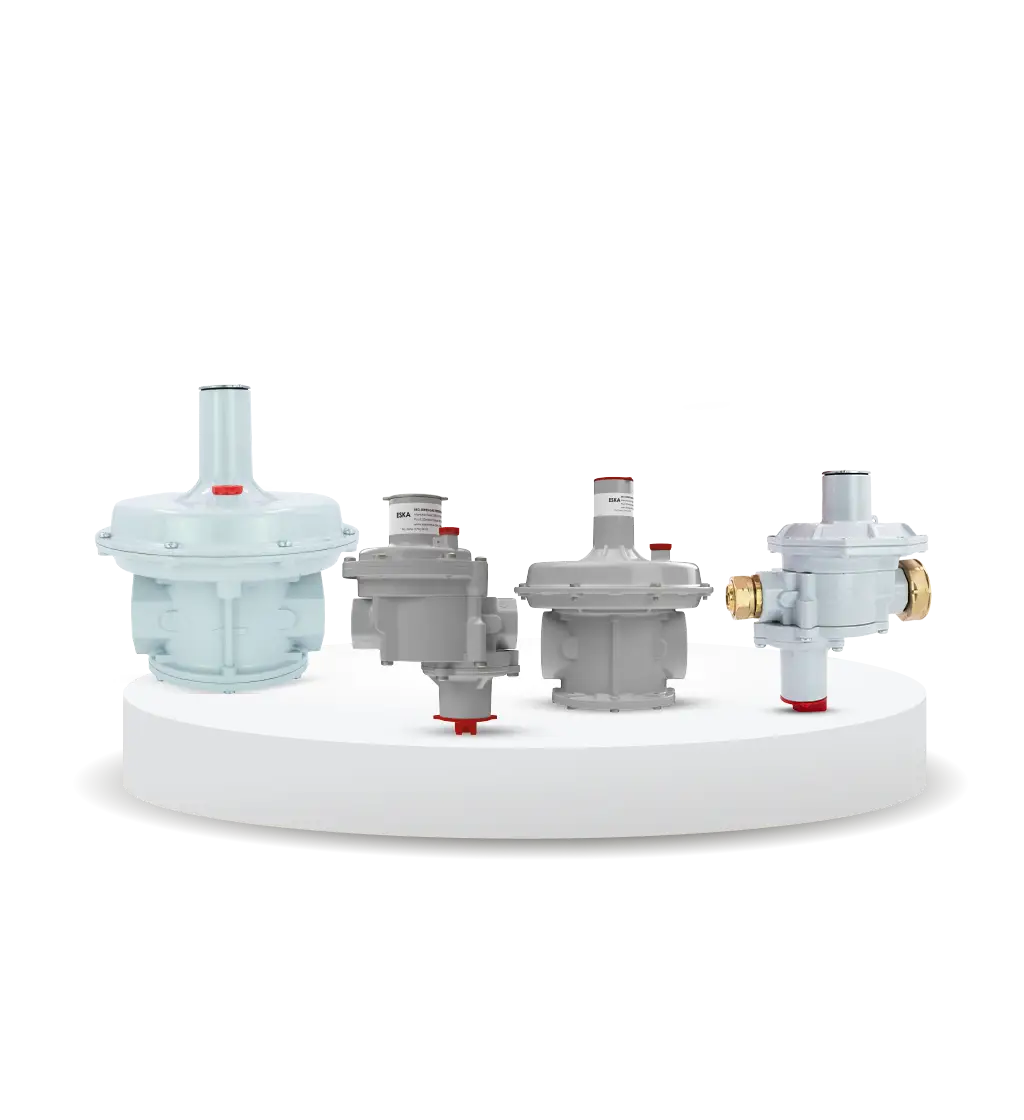

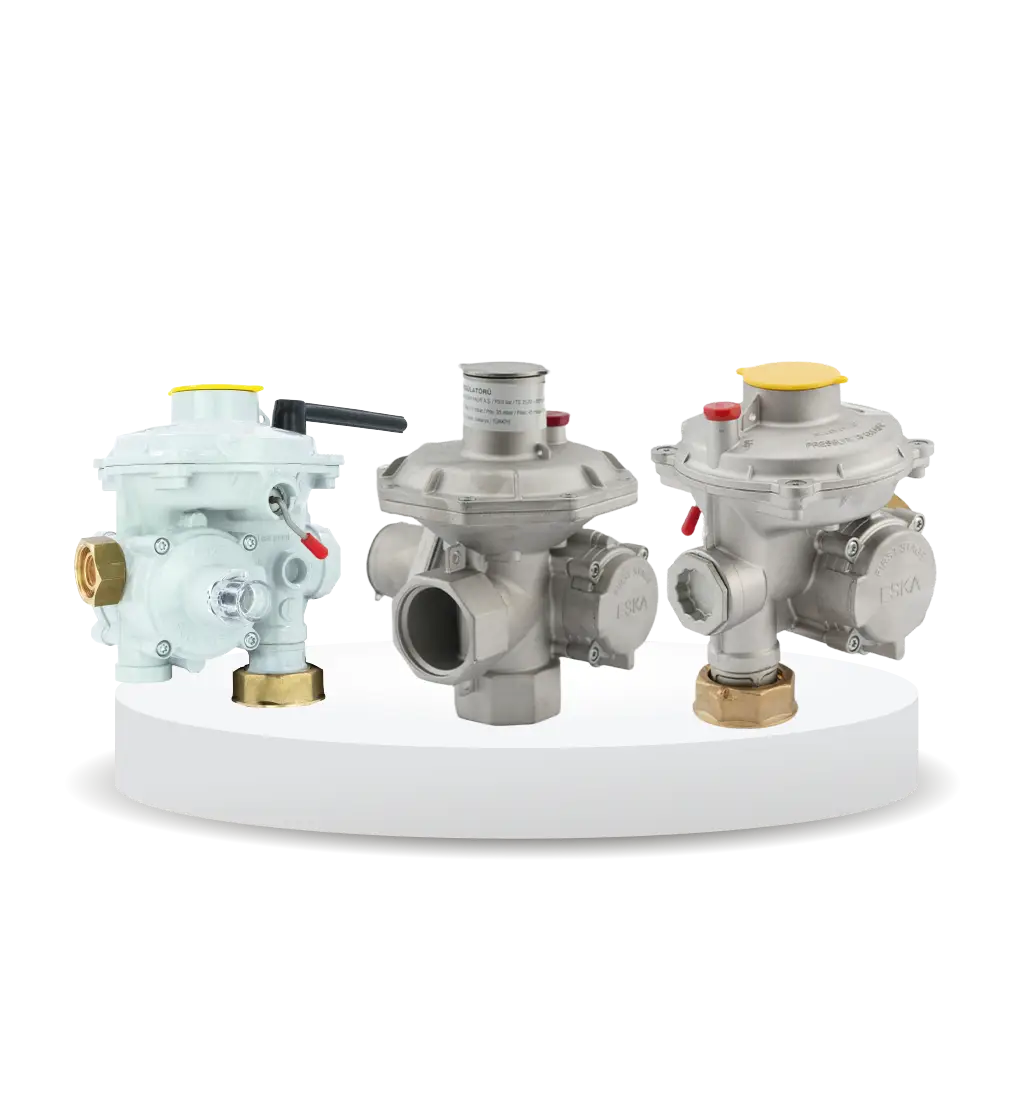

Eska çift kademeli gaz basınç regülatörleri gaz basıncını hassas şekilde düzenlerken , içerdiği emniyet sistemleri sayesinde hat içindeki istenmeyen basınç ve debi değişimlerinde güvenlik amacı ile gaz geçişini otomatik olarak durdurur.

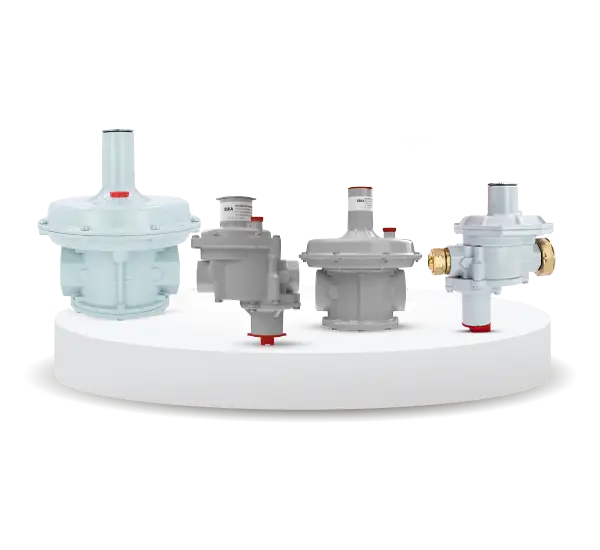

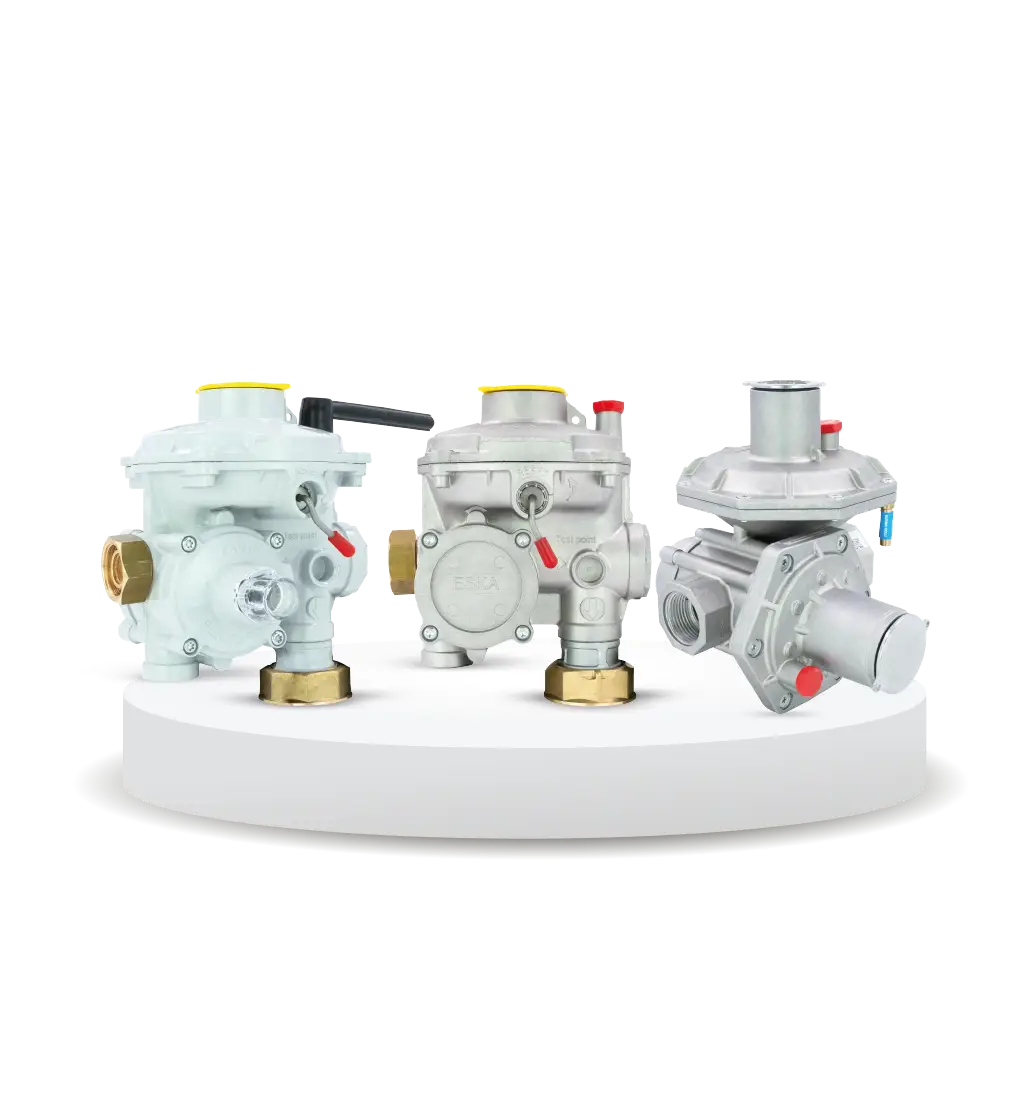

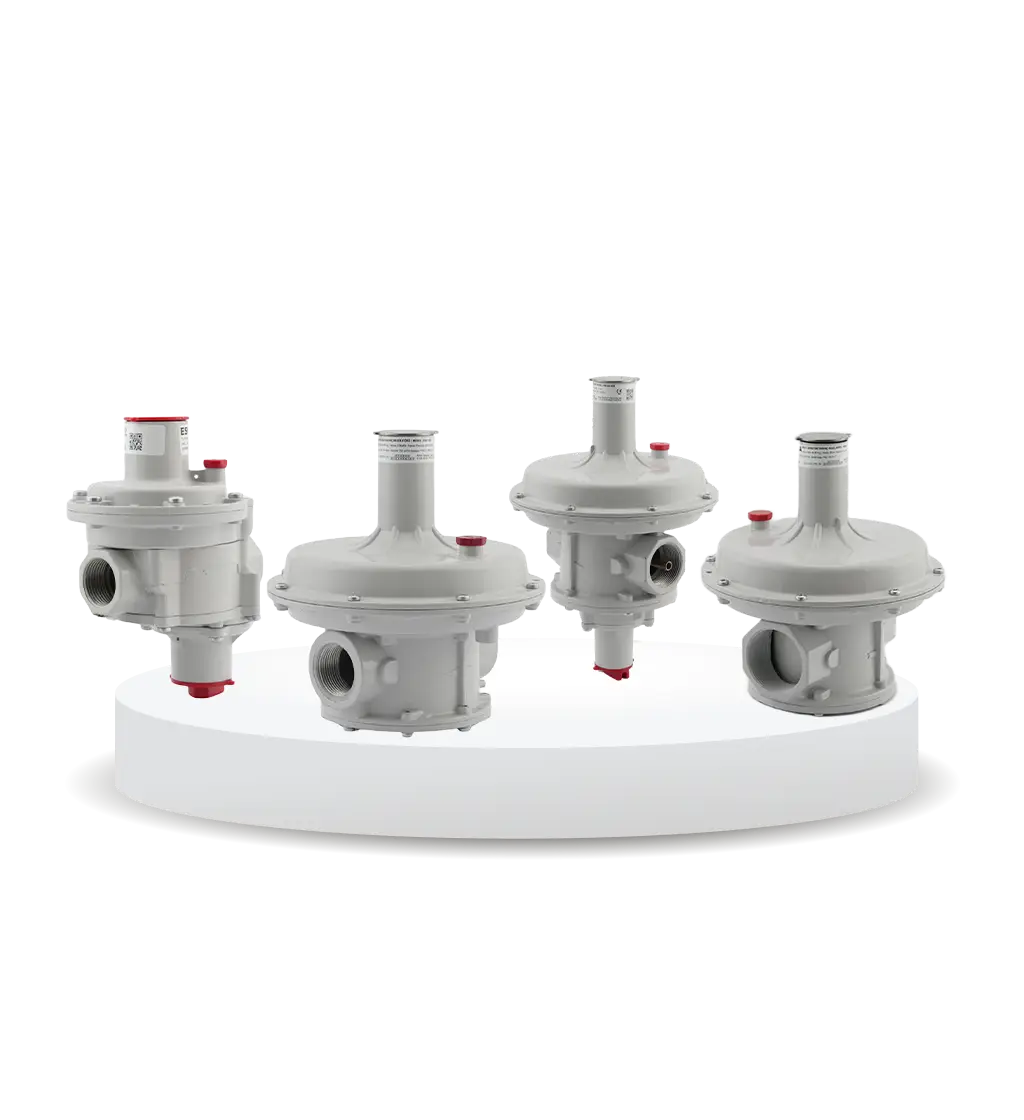

Tek kademeli gaz regülatörleri, giriş basıncını belirli bir seviyeye düşürerek gaz akışını kontrol eden basit ve verimli cihazlardır. Kompakt yapıları sayesinde kullanım kolaylığı sunar ve düşük bakım gerektirir. Endüstriyel, ticari ve evsel uygulamalarda yaygın olarak tercih edilen bu regülatörler, güvenli ve kararlı bir gaz akışı sağlayarak sistemdeki basınç dalgalanmalarını minimize eder. Enerji verimliliği ve güvenlik açısından avantaj sunan tek kademeli gaz regülatörleri, mevzuata uygun olarak tasarlanmış olup, uzun ömürlü ve güvenilir bir kullanım sağlar.

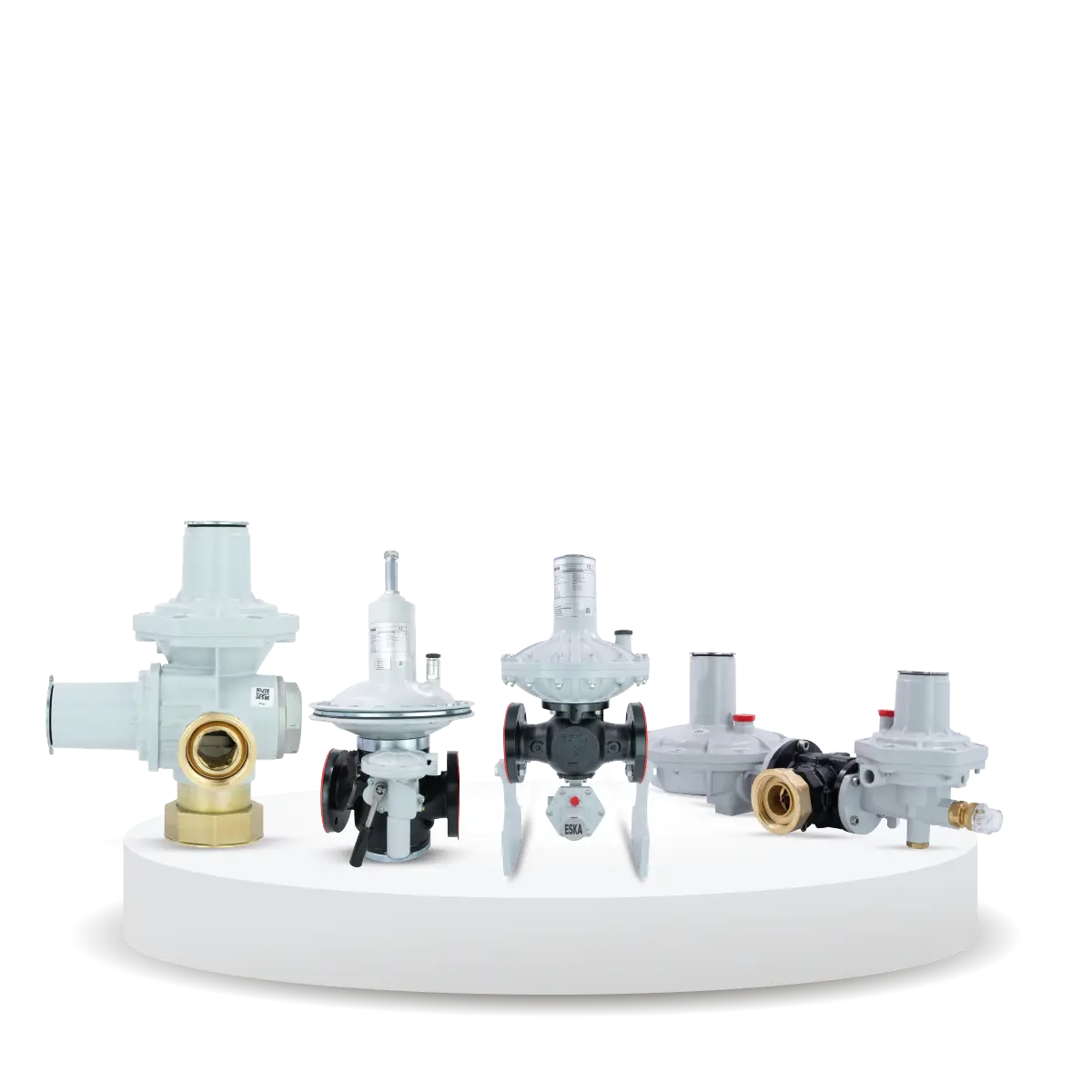

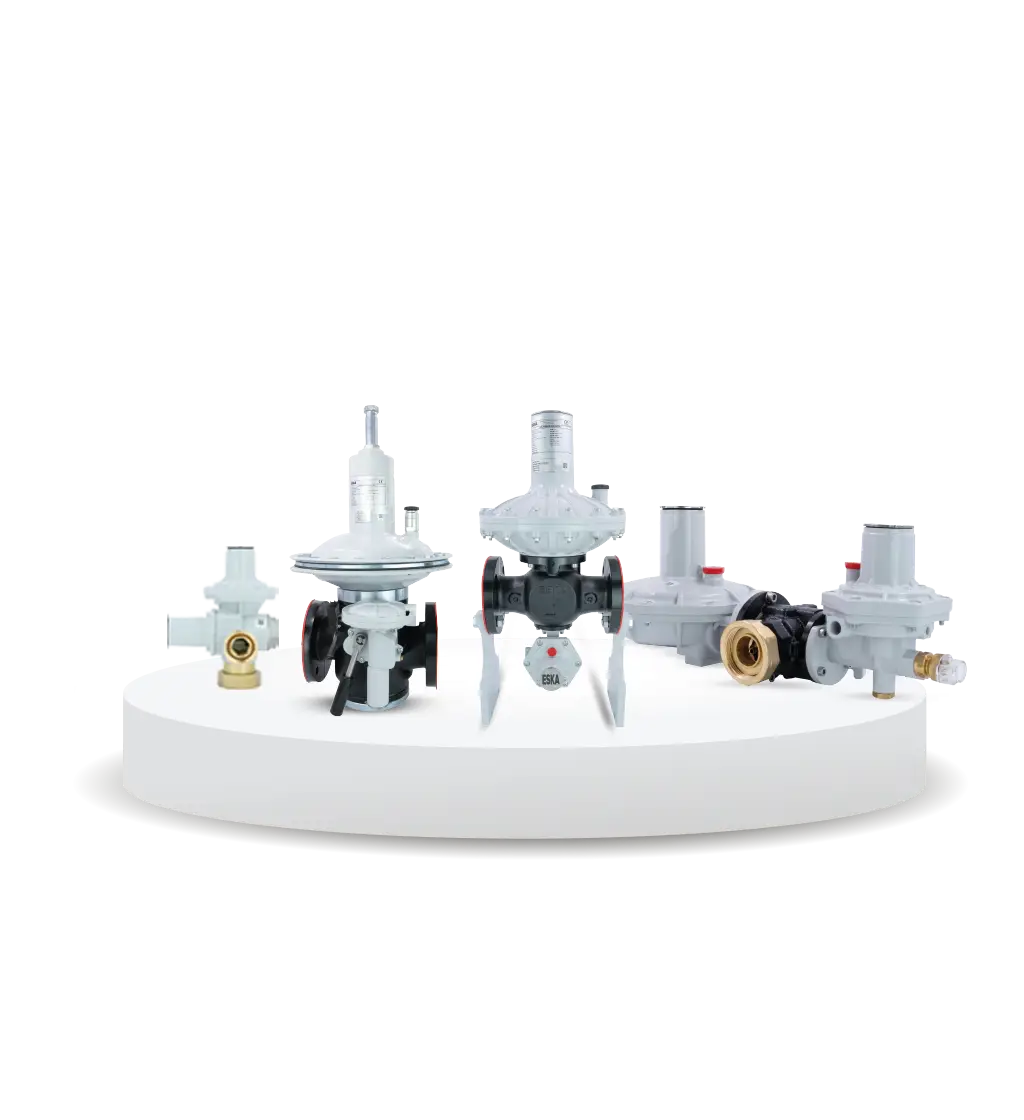

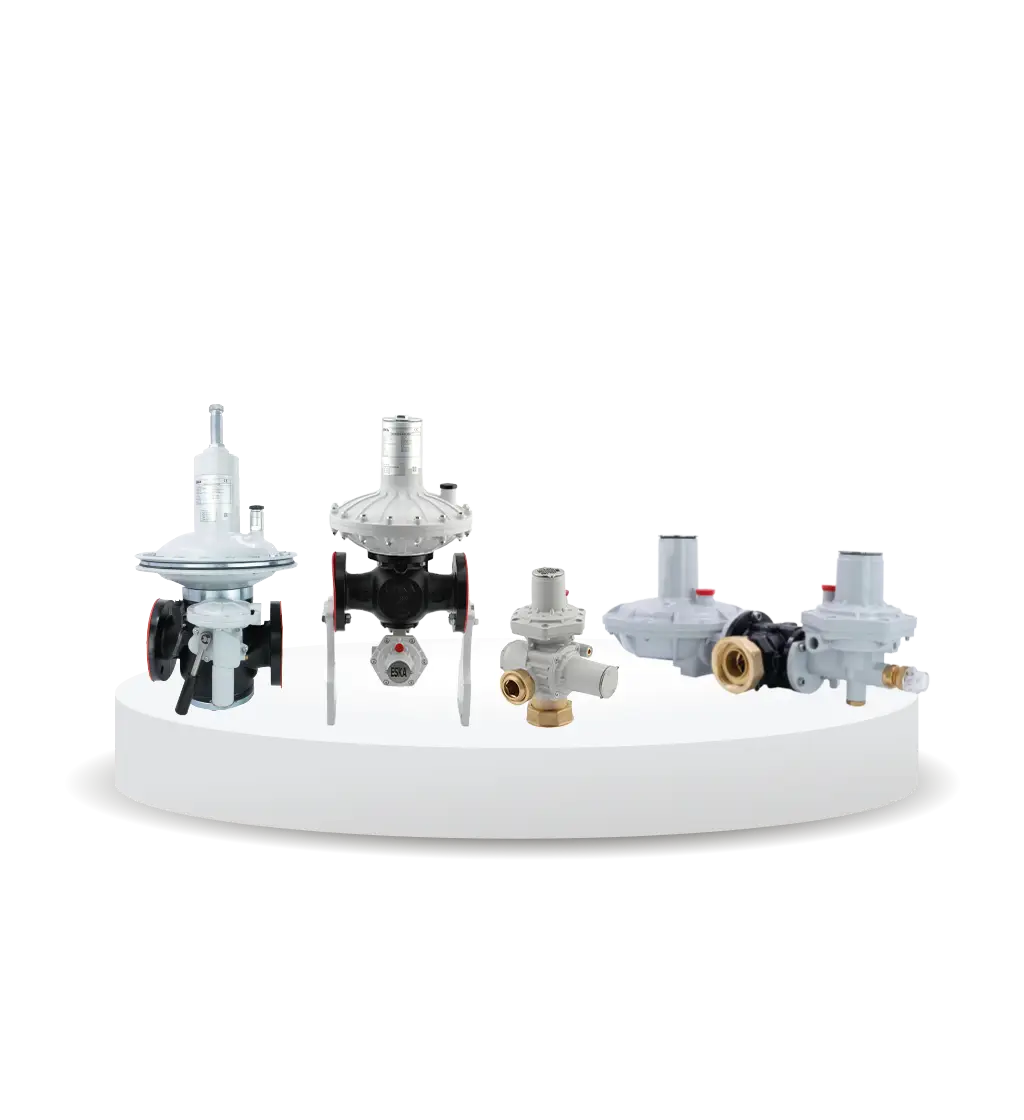

Direct acting (doğrudan etkili) gaz basınç regülatörleri, kompakt tasarımı ve yüksek hassasiyeti ile gaz hatlarındaki basıncı güvenli bir şekilde düşürerek sabit tutar. Hızlı tepki süresi ve düşük bakım gereksinimi ile öne çıkan bu regülatörler, özellikle ticari ve endüstriyel uygulamalarda yaygın olarak tercih edilmektedir. Güvenilir basınç kontrolü sağlayarak giriş basıncını hassas bir şekilde düzenler ve istikrarlı çıkış basıncı sunar. Basit mekanizması sayesinde minimum bakım gerektirir ve uzun süre sorunsuz çalışır. Küçük alanlara kolayca monte edilebilen kompakt ve hafif tasarımıyla verimli bir alan kullanımı sunar. Doğrudan etkili gaz basınç regülatörleri, güvenli ve ekonomik gaz yönetimi sağlamak isteyen işletmeler için ideal çözümlerden biridir.

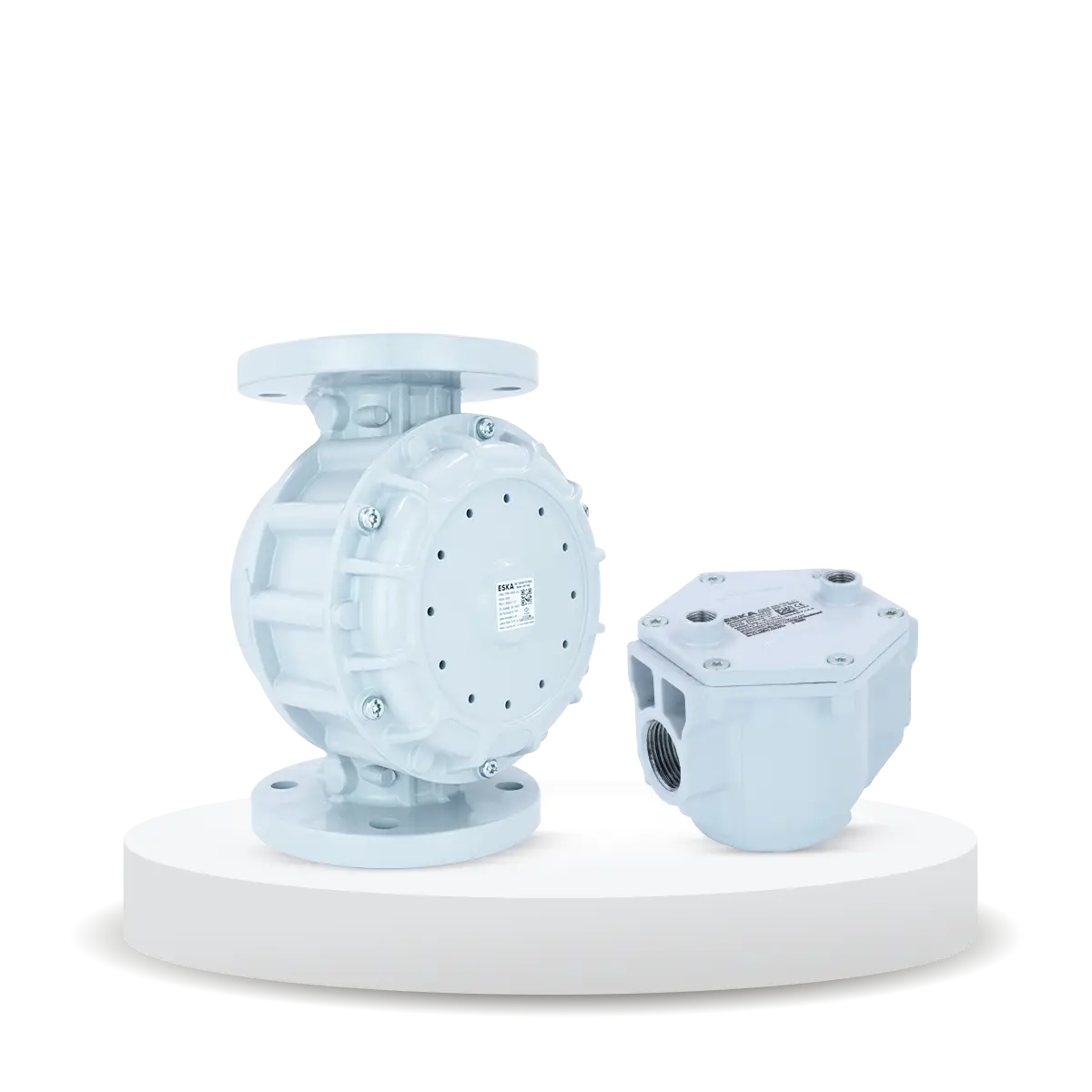

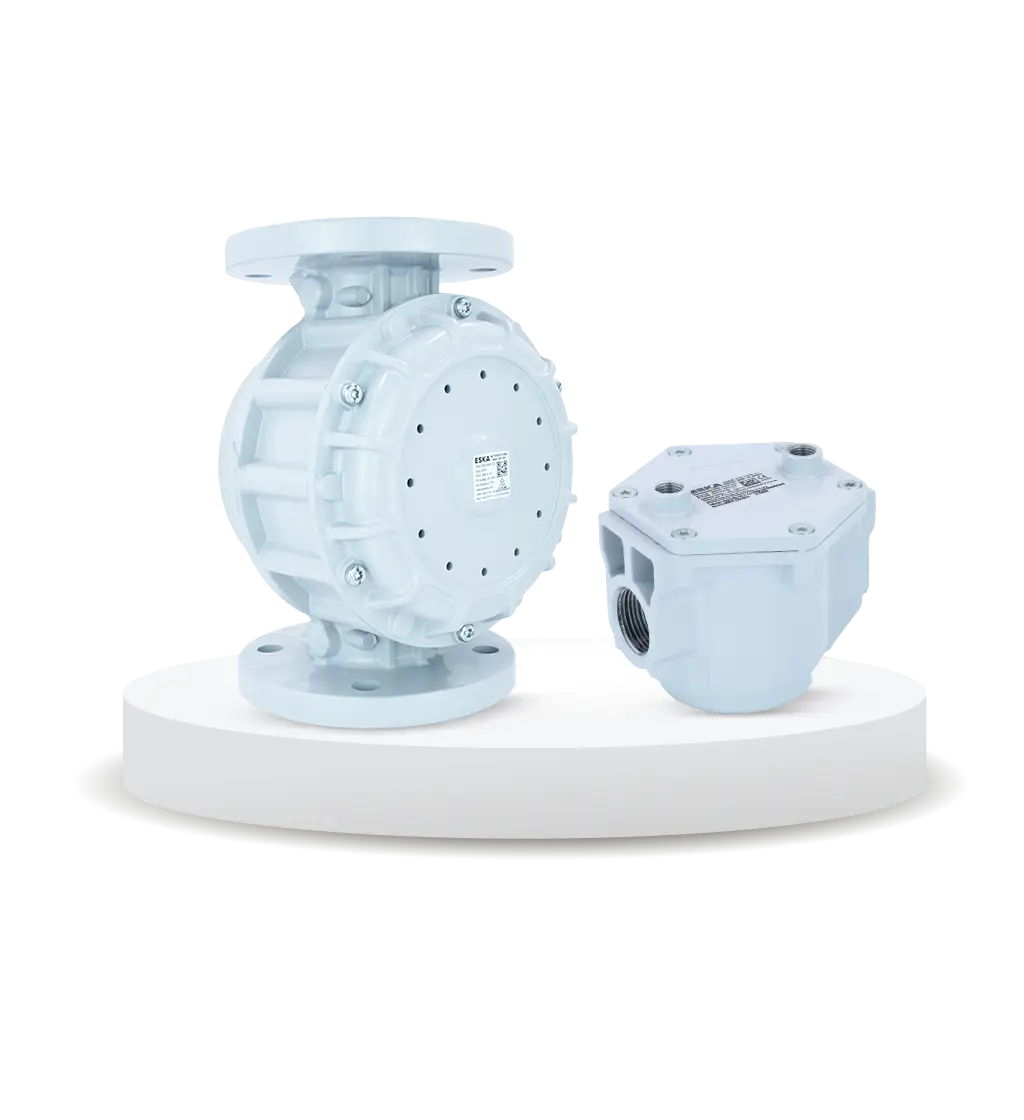

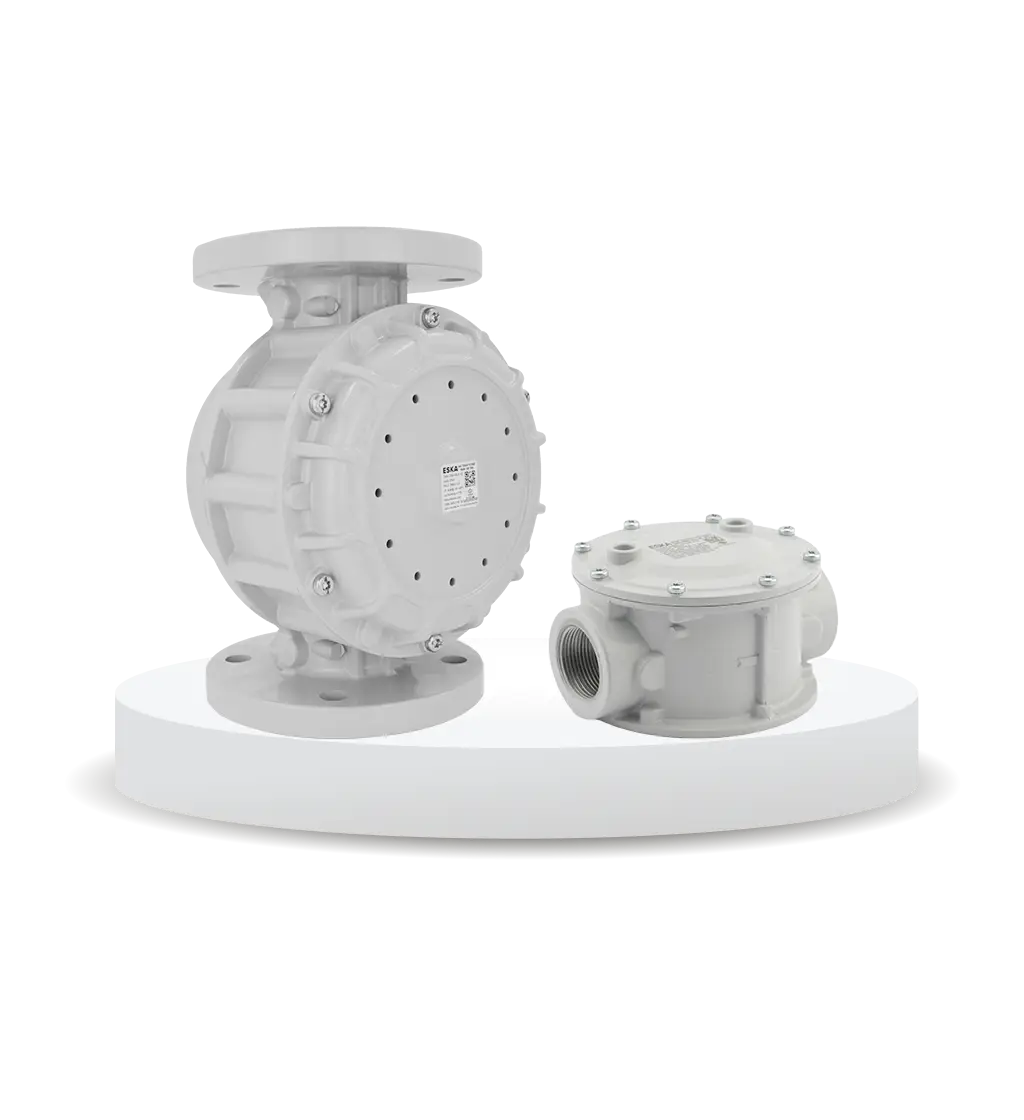

Gaz filtreleri, gazla birlikte taşınan kirleticileri, filtre içerisindeki elyaf tabakalar yardımıyla süzerek temiz hava veya gaz akışını sağlar. Toz,talaş, kurum gibi fiziksel maddeler bu filtreler tarafından tutulur. Ancak, toz haznesinin kapasitesi aşıldığında veya basınç farkı çok yükseldiğinde, filtrenin verimi düşebilir. Bu nedenle düzenli bakım büyük önem taşır.

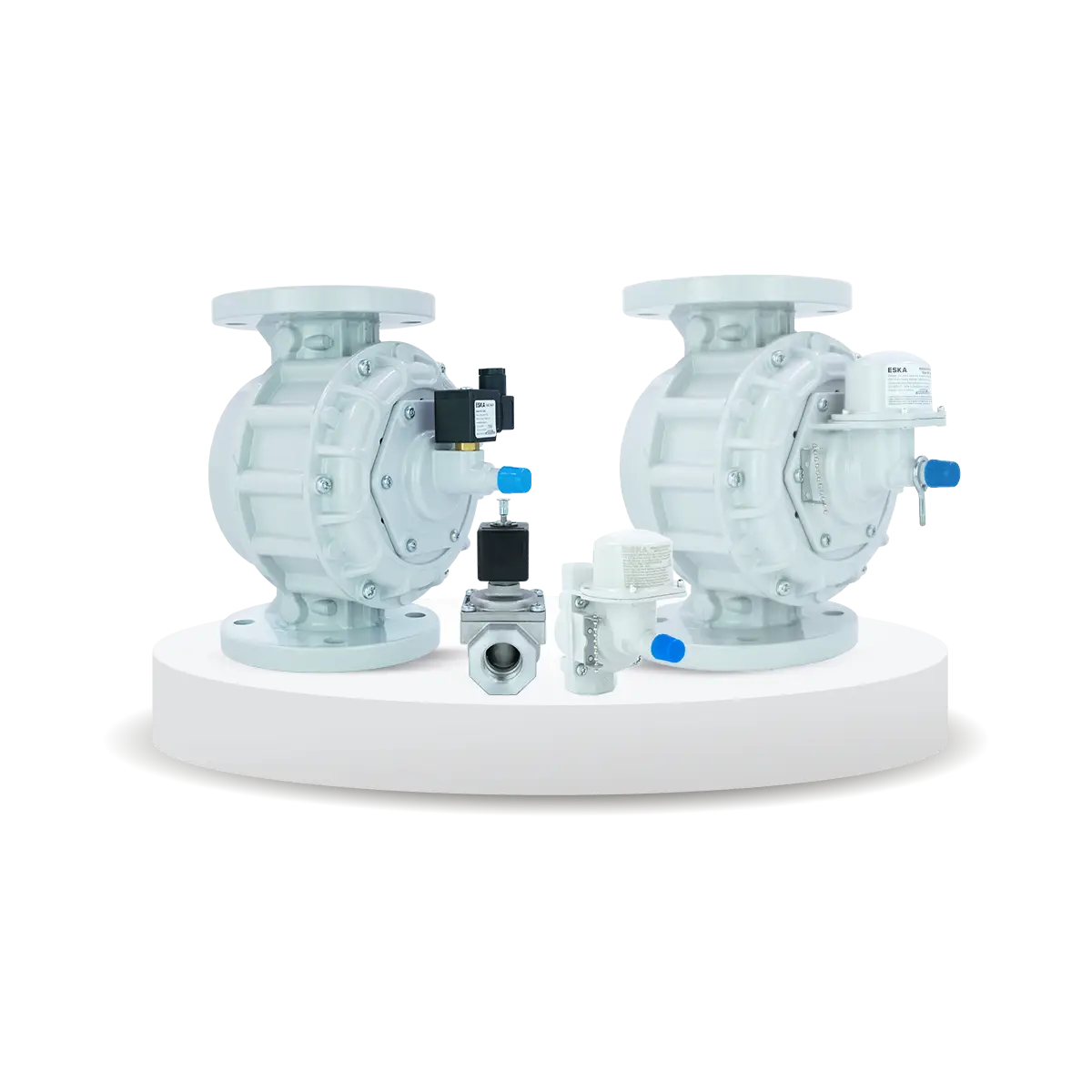

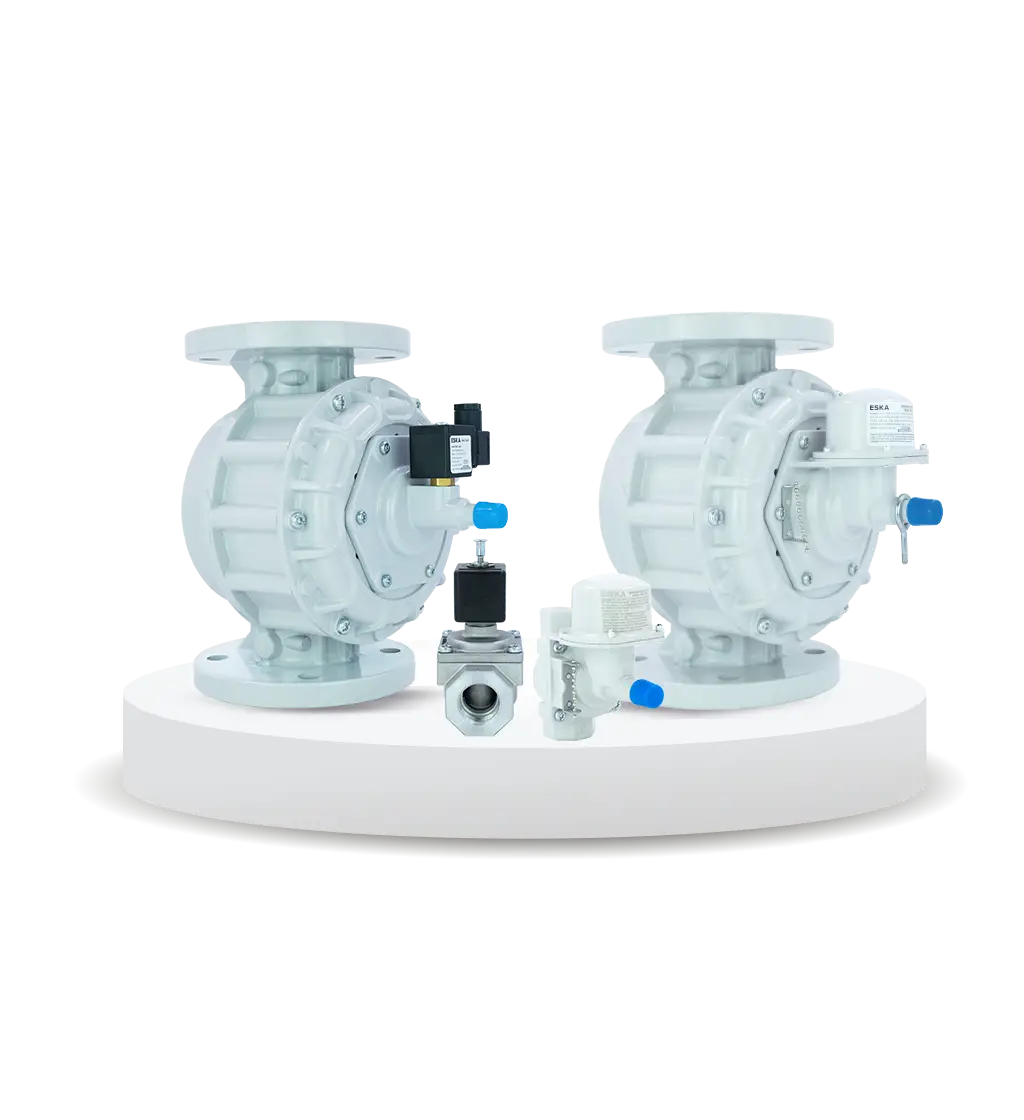

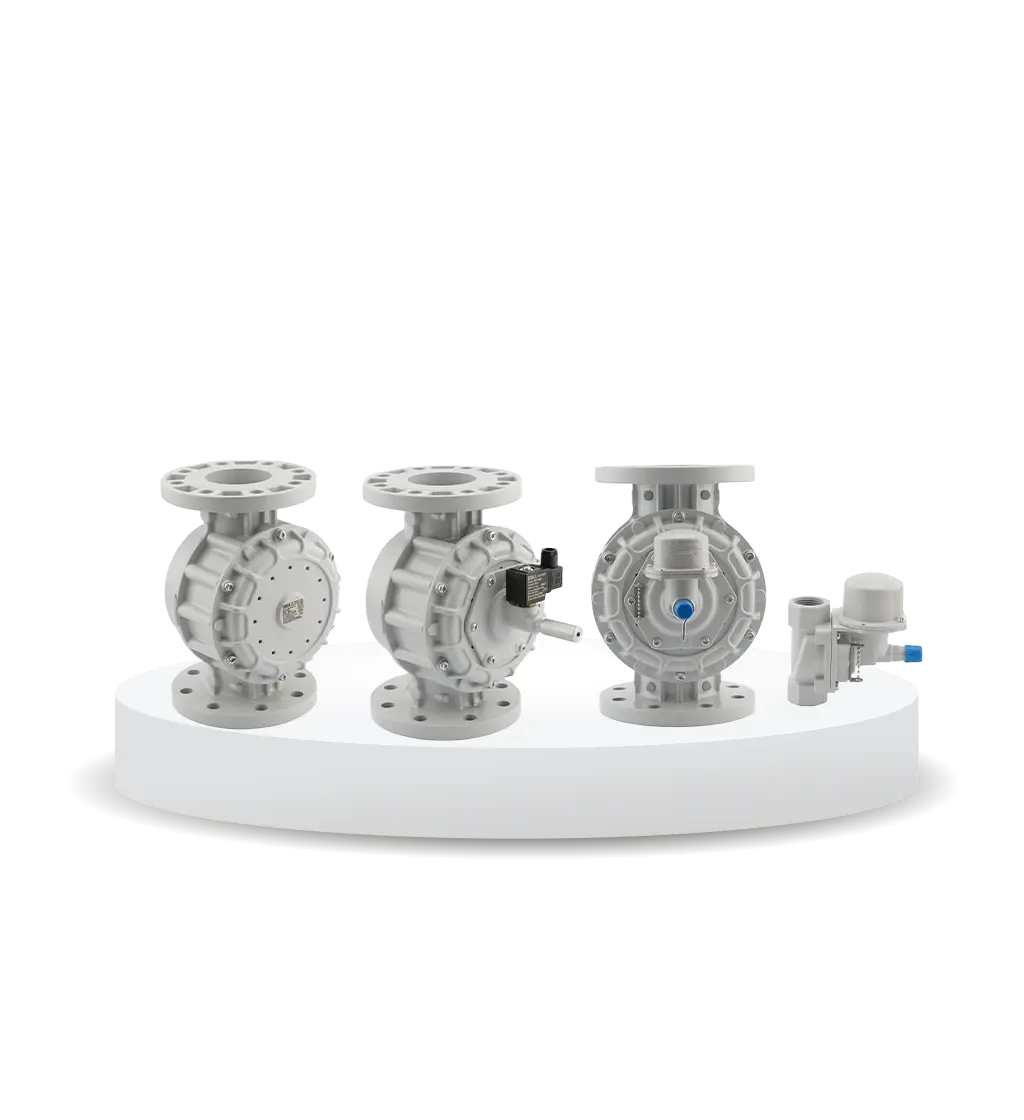

Gaz ve deprem vanaları, gaz akışı sırasında taşınan toz ve partikülleri yakalayarak, endüstriyel makinelerin korunmasını sağlayan ve sismik hareketleri algılayarak otomatik kapanma özelliği ile güvenliği artıran önemli bileşenlerdir. EGF serisi gaz filtreleri, özellikle gaz içindeki ince partiküllerin (örneğin toz ve pas) tutulmasını sağlarken, EGV serisi mekanik deprem vanaları ise sismik hareketleri algılayarak gaz akışını otomatik olarak keser.

RMS-A Tipi İstasyonlarda Gaz Isıtma Süreci ve Boru Tipi Eşanjör Kullanımı

RMS-A tipi doğalgaz istasyonları, yüksek basınçlı gazın kontrol altında düşürüldüğü ve tüketiciye güvenli bir şekilde iletildiği önemli altyapı bileşenleridir. Ancak bu istasyonlarda basınç düşürme işlemi gerçekleştirilmeden önce gazın ısıtılması zorunludur. Bunun temel nedeni, basınç düşüşü sırasında gaz sıcaklığının düşmesiyle oluşabilecek buzlanma riski ve bu durumun ekipmanlara verebileceği zararlardır.

Gaz Isıtma Neden Gereklidir?

Giriş ile çıkış basıncı arasındaki fark arttıkça gaz sıcaklığı da düşer. Bu fiziksel olgu, Joule-Thomson etkisi olarak bilinir. Gazın sıcaklığı düştüğünde, içindeki su buharı yoğunlaşarak buz kristallerine dönüşebilir. Bu kristaller regülatör, vana, ölçüm ve güvenlik ekipmanlarına zarar verebilir, hatta sistemin işleyişini tamamen durdurabilir.

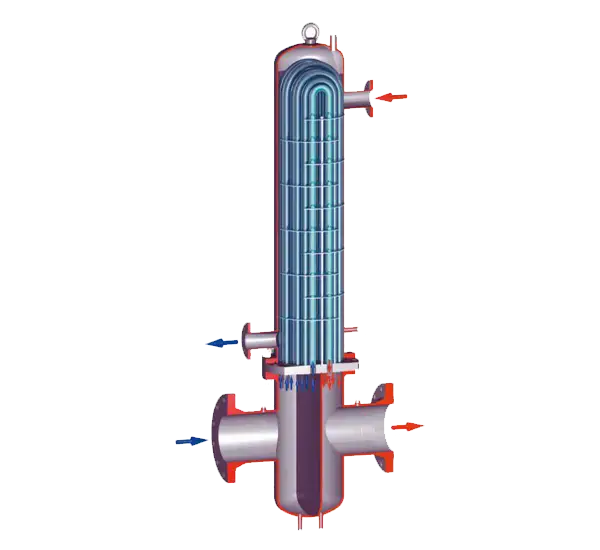

Boru Tipi Eşanjör Kullanımı

Bu sorunun önüne geçebilmek için, RMS-A tipi istasyonlarda boru tipi eşanjörler kullanılır. Bu eşanjörler sayesinde gaz, basınç düşürülmeden önce ısıtılarak sıcaklık kaybı dengelenir ve sistem güvenliği sağlanır. Eşanjör tasarımı yapılırken Joule-Thomson etkisi dikkate alınır ve tüm hesaplamalar bu fiziksel kurala göre yapılır.

Üretim Standartları ve Uyum

Eşanjörlerin üretimi, uluslararası standartlara uygun olarak gerçekleştirilir. Bu kapsamda, üretim sürecinde ASME SEC VIII Division 1 standart ve kuralları esas alınır. Böylece hem güvenlik hem de performans açısından uzun ömürlü ve dayanıklı bir yapı elde edilir.

Teknik Özellikler

Gaz Giriş Basıncı: 35 - 75 bar

Gaz Çıkış Basıncı: 12 - 19 bar

Gaz Giriş Sıcaklığı: 0 °C

Gaz Çıkış Sıcaklığı: 10 °C

Regülatör Yedek Parçaları ve Bakımı: Eska Regülatörleriniz İçin Verimli Çözüm

Doğalgaz ve endüstriyel gaz hatlarında kullanılan orta ve yüksek basınç regülatörleri, sistemin güvenli ve verimli çalışması açısından kritik bir rol oynar. Ancak zamanla gazın yapısı ve hattın kirliliğine bağlı olarak, regülatör içindeki ekipmanlar aşınma, kirlenme veya deformasyon gibi nedenlerle bakım ve parça değişimi gerektirebilir.

Regülatörlerde Neden Bakım Gerekir?

Gaz hatları, özellikle yoğun kullanımda, toz, nem ve diğer partikülleri taşıyabilir. Bu kirlilikler zaman içinde:

Regülatör diyaframlarında esneme ve yıpranmalara,

Contalarda sızdırmazlık kaybına,

İç mekanizmalarda tıkanmalara neden olabilir.

Bu gibi durumlarda sistemde basınç dalgalanmaları, verim kaybı veya güvenlik riski oluşabilir. Bu nedenle regülatörlerin periyodik kontrolü ve bakımı büyük önem taşır.

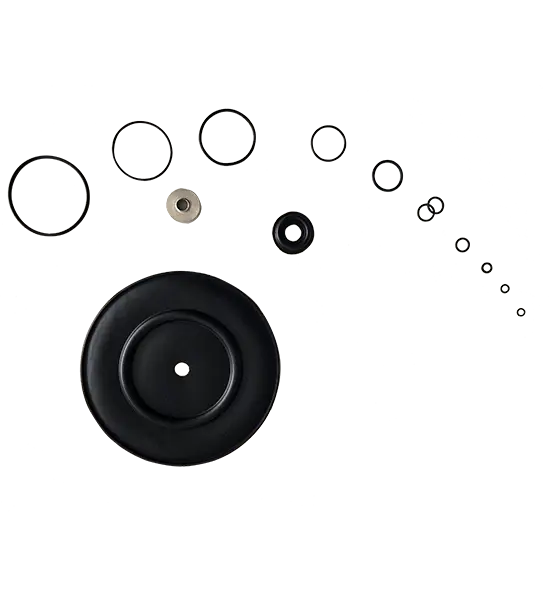

Eska Marka Regülatörler İçin Yedek Parça Temini

Eska markalı orta ve yüksek basınç regülatörleri, uzun ömürlü ve dayanıklı yapılarıyla öne çıksa da, zaman içinde yedek parça değişimi gerekebilir. Firmamız, tüm Eska regülatör serileri için:

Projeye özel hazırlanmış yedek parça listesi,

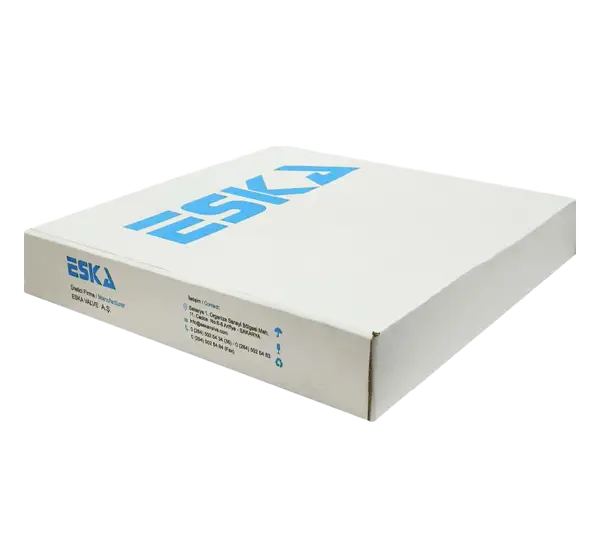

Her seriye özel yedek parça kiti kutusu ile

gereken desteği sunmaktadır.

Talep etmeniz halinde, yedek parçalar kısa sürede temin edilerek bakım işlemleriniz hızlı ve güvenli şekilde gerçekleştirilir.
